Le treuil hydraulique est principalement un treuil à charge nominale plus grande, dans des circonstances normales, un treuil hydraulique de conception supérieure à 10T à 5000T.

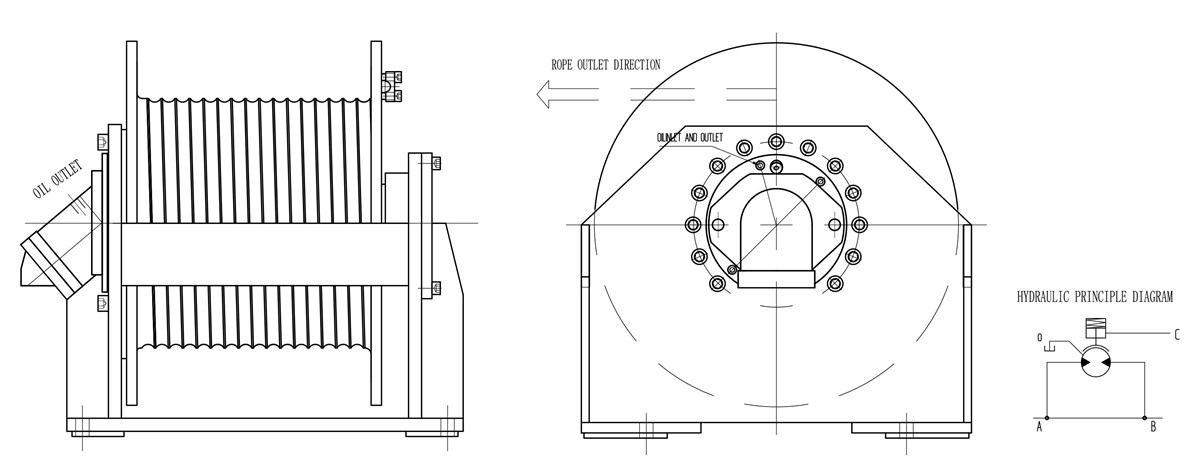

Sa structure est principalement composée d'un moteur hydraulique (à basse ou haute vitesse), d'un frein multidisque hydraulique normalement fermé, d'un réducteur planétaire, d'un embrayage (en option), d'un tambour, d'un arbre de support, d'un châssis et d'une presse à câble (en option). Le moteur hydraulique présente un rendement mécanique élevé et un couple de démarrage élevé. Il peut s'adapter à différentes conditions de fonctionnement et à différentes répartitions de débit. Il peut également être intégré, selon les besoins, à un groupe de vannes de distribution d'huile moteur, telles que des vannes d'équilibrage de courroie, des soupapes de surcharge, des vannes de navette, des vannes d'inversion de régulation haute pression ou d'autres fonctions du groupe de vannes. Le frein, le réducteur planétaire sont installés directement sur le tambour, le tambour, l'arbre de support et le châssis sont conçus selon les exigences mécaniques. La structure globale est simple et rationnelle, offrant une résistance et une rigidité suffisantes. Par conséquent, ce treuil se caractérise par une structure compacte, une petite taille, un poids léger et une esthétique élégante. Il offre également une sécurité élevée, un rendement élevé, un couple de démarrage élevé, une bonne stabilité à basse vitesse, un faible bruit et une fiabilité de fonctionnement.
| Nom du produit | Treuil de grue hydraulique |
| couleur | jaune / noir / gris / comme sur mesure |
| taille | 35*35*20 |
| Tirer | 8/10/15/20 |
| couche | 1-7 |
| Capacité du câble métallique | 17-230 |
| Moteur hydraulique | En tant que clients |
| Rapport de réduction planétaire | I=5,23 |
| L/min | En tant que clients |
|
Modèle |
Force de traction (KN) |
Vitesse de la corde (m/min) |
Fond du tambour Diamètre (mm) |
Différence de pressions de travail (Mpa) |
Capacité du câble (mm) |
Diamètre du câble en acier (mm) |
Modèle de moteur hydraulique |
|
LBSW-DN10-10-00 |
10 |
0-40 |
250 |
13 |
100 |
10 |
C2.5-5.5 |
|
LBSW-DN12-18-00 |
12 |
0-40 |
250 |
12.5 |
100 |
12 |
C2.5-5.5 |
|
LBSW-DN14-20-00 |
20 |
0-35 |
300 |
12 |
100 |
14 |
C2.5-5.5 |
|
LBSW-DN15-30-00 |
30 |
0-30 |
350 |
14 |
100 |
15 |
C3-5.5 |
|
LBSW-DN22-65-00 |
65 |
0-35 |
550 |
15 |
200 |
22 |
C5-5 |
|
LBSW-DN24-80-00 |
80 |
0-30 |
600 |
16 |
200 |
24 |
C5-5.5 |
|
LBSW-DN30-120-00 |
120 |
0-30 |
750 |
16 |
200 |
30 |
C7-5.5 |
|
LBSW-DN38-180-00 |
180 |
0-30 |
860 |
16 |
200 |
38 |
C7-5.5
|
Asie / Australasie / Amérique centrale / Amérique du Sud / Europe de l'Est / Amérique du Nord / Europe de l'Ouest
-
